Абонентские шлюзы TAU-1E.IP/TAU1-EP.IP

Абонентские шлюзы IP-телефонии TAU-1E.IP и TAU-1EP.IP обеспечивают подключение аналоговых телефонных аппаратов к сетям пакетной передачи данных, выход на которые осуществляется через интерфейсы Ethernet.


Устройства имеют следующие интерфейсы:

  • порт RJ-11 для подключения аналогового телефонного аппарата;
  • порт Ethernet RJ-45 10/100 Base-T (WAN);
  • порт Ethernet RJ-45 10/100 Base-T (LAN).


Питание TAU-1EP.IP может осуществляться по технологии PoE через кабель Ethernet в соответствии со спецификацией 802.3af. Возможно питание устройства через внешний адаптер от сети 220 В.

В устройствах реализована поддержка всех основных речевых кодеков применяемых в сетях IP-телефонии: G.711 (a-law/µ-law), G723.1 (5,3/6,3 кбит/c), G.729 (A, B), G.726, iLBC, AMR; детектор тишины, генератор комфортного шума, прием сигналов DTMF.

Возможности TAU-1E.IP/TAU-1EP.IP:

  • количество аналоговых абонентских портов: 1;
  • количество интерфейсов Ethernet 10/100 Base-T: 2;
  • поддержка статического адреса;
  • поддержка сетевых протоколов: DHCP (клиент/сервер), PPPoE, NAT;
  • поддержка DNS;
  • протоколы IP-телефонии: H.323SIPMGCPMEGACO;
  • эхо компенсация (рекомендация G.165/G.168) – подавление эхо сигналов длительностью до 16/128 мс;
  • Jitter Buffer – до 300 мс;
  • подавление пауз (VAD);
  • обнаружение и генерирование сигналов DTMF;
  • передача DTMF (INBAND, rfc2833, методами SIP/H.323);
  • передача факса (T.38 UDP Real-Time Fax, upspeed/pass-through);
  • гибкий план нумерации;
  • различные режимы идентификации пользователей;
  • сбор и хранение биллинговых данных по TCP/IP;
  • работа с внешними гейткипером (H.323/RAS);
  • работа с SIP-сервером;
  • работа без гейткипера;
  • поддержка PoE (только для TAU-1EP.IP);
  • качество обслуживания QoS;
  • обновление ПО через TFTP, Web-интерфейс;
  • удаленный мониторинг, конфигурирование и настройка:
    • Web-интерфейс;
    • SNMP;
    • CLI.

Основные технические характеристики:


  • процессор Blackfin – 532/400 MHz;
  • загрузочное ПЗУ (Boot Flash) – 2 M/32 M;
  • память SDRAM – 16/64 M;
  • OS Linux 2.6.x со стеком протоколов TCP/IP.

Протоколы VoIP
Стек протоколов H.323 v3/v4/v5
Протокол инициирования, контроля и ликвидации сеанса передачи данных SIP/SIP-T
Протокол контроля медиа-шлюзов MGCP, MEGACO
Аудиокодеки: от Infineon, встроенные (Vinetic)
Кодеки

G.729 (A, B)
G.711 (A/µ)
G.723.1 (6,3 кбит/с, 5,3 кбит/с)
G.726
iLBC
AMR

Параметры интерфейсов Ethernet
Количество интерфейсов 2
Электрический разъем RJ-45
Скорость передачи, Мбит/с Автоопределение, 10/100 Мбит/с, дуплекс/полудуплекс
Поддержка стандартов 10 Base-T/100 Base-TX
Удаленный мониторинг, конфигурирование и настройка
Параметры консоли (serial port RS-232)
Скорость передачи данных, кбит/сек 57600 кбит/с
Электрические параметры сигналов По рекомендации МСЭ-Т V.28


Параметры аналоговых абонентских портов:


  • количество портов: 1;
  • обнаружение перегрева комплектов;
  • программируемые параметры комплекта;
  • сопротивление шлейфа: до 3 кОм;
  • выдача Caller ID (ITU-T V.23, Bell 202);
  • прием набора: импульсный/частотный (DTMF);
  • полноценная схема защиты (по току и напряжению).

Схема применения

Абонентский вынос по Ethernet

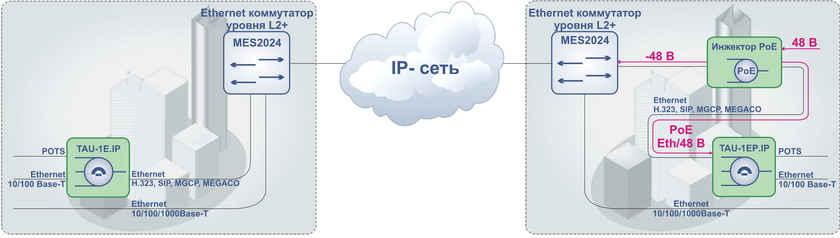

Рисунок 1 – Абонентский вынос по Ethernet


В этом случае обеспечивается подключение универсального абонентского терминала к сети NGN. Устройство TAU-1E.IP выполняет функции шлюза между обычным аналоговым телефонным аппаратом и IP-сетью с протоколами SIP (H.323, MGCPMEGACO). В TAU-1EP.IP реализована поддержка технологии PoE. Данные с коммутатора MES2024 поступают на инжектор PoE, обеспечивающий их транзит с добавлением питания постоянным током. Питание инжектора PoE осуществляется от местного источника напряжением питания 48В постоянного тока.

Преимущества


  • простая интеграция;
  • возможность использования услуг Интернет;
  • организация выноса по IP-сетям от АТС при помощи шлюзов;
  • поддержка протоколов H.323SIPMGCPMEGACO;
  • возможность использования импульсного набора и DTMF;
  • удаленный мониторинг, конфигурирование и настройка через Web-интерфейс, Telnet.
