Абонентские шлюзы TAU-72.IP/TAU-36.IP

TAU-72.IP, TAU-36.IP – абонентские шлюзы с полным набором функций, позволяющих потребителю использовать услуги IP-телефонии.

TAU-72.IP, TAU-36.IP имеют 72/36 порта для подключения аналоговых телефонов. Подключение к IP-сетям осуществляется посредством сетевых интерфейсов 10/100/1000 Base-T либо оптического интерфейса Mini-Gbic (SFP) Ethernet 1000 Base-X.

В данных изделиях удалось реализовать идеологию, кардинально расширяющую спектр их возможных применений. На базе TAU-72.IP, TAU-36.IP могут легко создаваться распределенные корпоративные телефонные сети. Абоненты такой сети являются абонентами одной АТС с единым номерным планом.

В устройствах реализована поддержка всех основных речевых кодеков применяемых в сетях IP-телефонии: G.711 (a-law/µ-law), G723.1 (5,3/6,3 кбит/c), G.726, G.728, G.729 (A, B, AB); детектор тишины, генератор комфортного шума, прием сигналов DTMF.



Возможности шлюзов:

  • количество аналоговых абонентских портов: 72/36;
  • количество интерфейсов Ethernet 10/100/1000 Base-T: 3;
  • количество комбо-портов 10/100/1000 Base-T/Fiber: 1;
  • поддержка статического адреса и DHCP;
  • протоколы IP-телефонии: H.323SIP/SIP-T, MGCPMEGACO;
  • эхо компенсация (рекомендации G.165) – подавление эхо сигналов длительностью до 128 мс;
  • подавление пауз (VAD);
  • обнаружение и генерирование сигналов DTMF;
  • передача DTMF по H.245;
  • поддержка протокола T.38 UDP Real-Time Fax;
  • гибкий план нумерации;
  • различные режимы идентификации пользователей;
  • сбор и хранение биллинговых данных по TCP/IP;
  • возможность работы как с внешним гейткипером (H.323/RAS), так и без него;
  • работа с SIP-сервером;
  • обновление ПО через FTPTFTP, HTML;
  • удаленный мониторинг, конфигурирование и настройка:
    • консоль (RS-232);
    • Telnet;
    • Web-интерфейс;
    • SNMP.

Выход в IP-сети

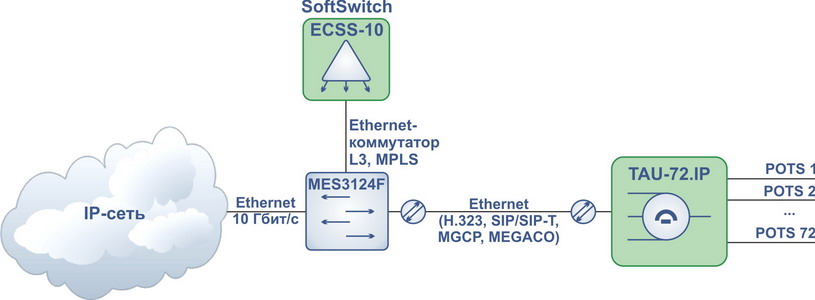

Рисунок 1 – Подключение TAU-72.IP к сети IP-телефонии



Основные технические характеристики:


  • процессор Mindspeed;
  • память SDRAM – 64 M;
  • OS Linux 2.6.x со стеком протоколов TCP/IP, UDP/IP.
Протоколы VoIP
Стек протоколов H.323 v3/v4/v5
Протокол инициирования, контроля и ликвидации сеанса передачи данных SIP/SIP-T
Протокол контроля медиа-шлюзов MGCP, MEGACO
Аудиокодеки: от Infineon, встроенные (Vinetic)
Кодеки G.729 (A, B, AB)
G.711 (A/µ)
G.723.1 (6,3 кбит/с, 5,3 кбит/с)
G.728
Параметры интерфейсов Ethernet
Количество интерфейсов Ethernet 3
Электрический разъем RJ-45
Скорость передачи, Мбит/с Автоопределение, 10/100/1000 Мбит/с, дуплекс/полудуплекс
Поддержка стандартов 10/100/1000 Base-T
Количество комбо-портов 1
Поддержка стандартов 10/100/100 Base-T/Fiber
Удаленный мониторинг, конфигурирование и настройка
Параметры консоли (serial port RS-232)
Скорость передачи данных, кбит/сек 57600 кбит/с
Электрические параметры сигналов По рекомендации МСЭ-Т V.28


Параметры аналоговых абонентских портов:


  • количество портов: 72/36;
  • удаленное тестирование комплектов;
  • удаленное измерение параметров абонентской линии;
  • программируемые параметры комплекта;
  • сопротивление шлейфа: до 1,8 кОм;
  • выдача Caller ID (несколько форматов);
  • выдача АОН;
  • прием набора: импульсный/частотный (DTMF);
  • полноценная схема защиты (по току и напряжению).

Схемы применения

Абонентский вынос по Ethernet

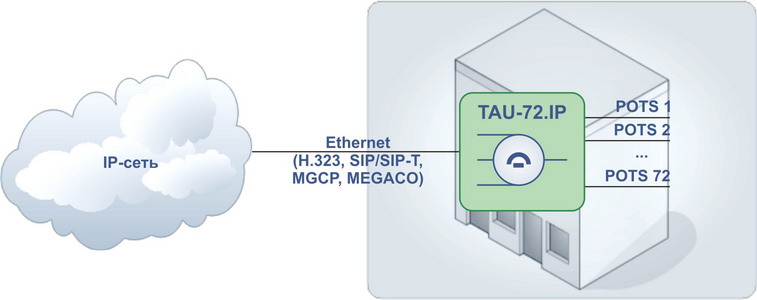

Рисунок 2 – Абонентский вынос по Ethernet


В этом случае обеспечивается подключение до 72/36 универсальных терминалов к сети NGN. Устройства TAU-72.IP, TAU-36.IP выполняют функции шлюза между обычными аналоговыми телефонными аппаратами и IP-сетью с протоколами H.323SIP/SIP-T, MGCPMEGACO.

Корпоративная сеть

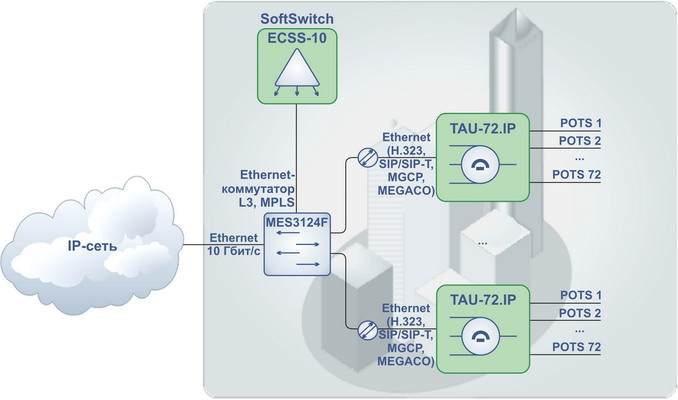

Рисунок 3 – Корпоративная сеть


В этом случае несколько устройств TAU-72.IP/TAU-36.IP объединяются через общую сеть. Емкость АТС, таким образом, зависит от количества включенных в сеть устройств и может легко наращиваться. Для построения полноценного узла в эту сеть также могут включаться гейткипер и другое оборудование H.323.

Преимущества

  • простая интеграция;
  • возможность использования услуг Интернет;
  • поддержка протоколов H.323SIPMGCPMEGACO;
  • возможность использования импульсного набора и DTMF;
  • удаленный мониторинг, конфигурирование и настройка через Web-интерфейс, Telnet.
