МС240. Блок коммутации потоков

Блок коммутатора потоков (БКП) используется при построении центральной АТС, крупного опорно-транзитного узла или узла спецслужб и может иметь в своём составе до 16-ти модулей цифровых соединительных линий М16Е1. Максимальная емкость БКП – 256 потоков Е1, предназначенных для подключения цифровых СЛ по стыку G.703, блоков соединительных линий БСЛ и блоков абонентских линий БАЛ.

Станция имеет два модуля центрального коммутационного процессора ЦКП, для работы в режиме «горячего» резервирования.

Основные виды связи и типы соединений:

автоматическая внутристанционная связь между всеми абонентами станции;
автоматическая входящая и исходящая связь с абонентами других станций сельской/городской телефонной сети, а также с абонентами ведомственных сетей;
транзитная связь между входящими и исходящими линиями и каналами;
автоматическая исходящая связь к спецслужбам;
исходящая и входящая автоматическая и полуавтоматическая зоновая, междугородная и международная связь;
связь в режиме полупостоянной коммутации;
связь с Центром Технической Эксплуатации (ЦТЭ).

Станция поддерживает работу по следующим протоколам сигнализации:

CAS;
PRI;
ОКС-7;
V5.2.

Мониторинг и конфигурирование

Конфигурирование и мониторинг БКП производится при помощи программного обеспечения, поставляющегося вместе со станцией. Для работы с программой конфигурирования необходим компьютер с установленной операционной системой Windows® 98/ME/2000/XP.

Программа конфигурирования и мониторинга может выполнять следующие операции:

подготовка и передача конфигурации в станцию;
отображение состояния оборудования станции;
сбор статистических данных;
сбор учетных данных – информации о состоявшихся соединениях и их продолжительности;
динамическое управление станцией.

При поставке станции возможна комплектация программным обеспечением, позволяющим организовать централизованную систему технической эксплуатации станций района (ЦТЭ). Связь ЦТЭ с периферийными объектами осуществляется через локальную сеть по протоколу 10/100 Base-TX.

Техническое обслуживание и эксплуатация

Для контроля за состоянием станции устанавливается блок аварийной сигнализации БАС, который позволяет отследить 3 типа аварии:

критическая авария;
авария;
предупреждение.

Конструкция

Конструкция станции имеет блочно-модульную структуру. Модули станции устанавливаются в общий 19" блок высотой 6U. В один блок коммутатора потоков устанавливается два модуля центрального процессора и до шестнадцати модулей цифровых стыков. Модульное построение обеспечивает возможность комплектации и конфигурирования станции в соответствии с требованиями потребителя. Подключение питания, внешнего источника синхронизации и потоков Е1 производится через разъемы, расположенные на задней стенке блока.

Модули:

Схема применения

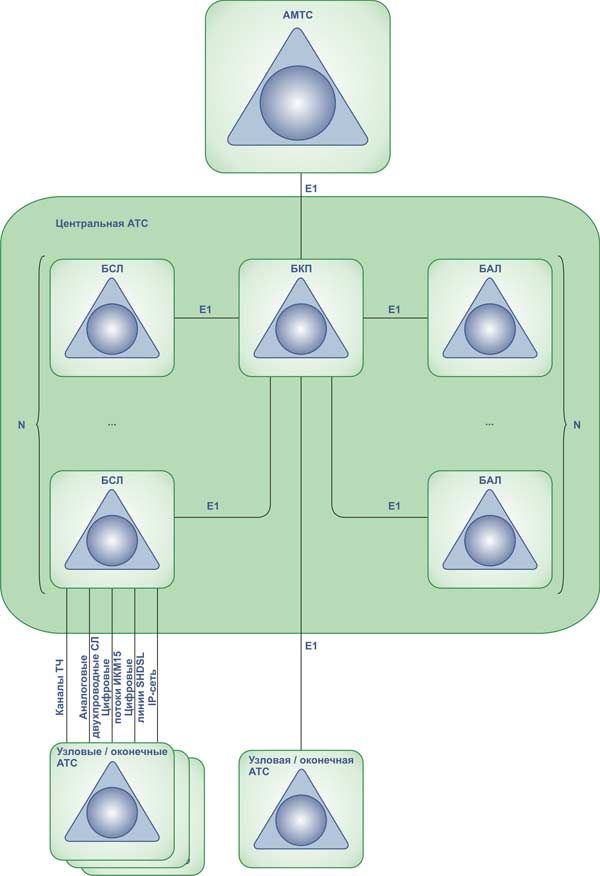

Рисунок 1 – Применение МС240 (БКП)
