Автоматизированная система централизованного оповещения на базе комплекса технических средств П-166

Комплекс технических средств оповещения (КТСО) П-166 предназначен для создания автоматизированных систем централизованного оповещения, в том числе локальных систем оповещения потенциально опасных объектов, с целью обеспечения оповещения органов управления, должностных лиц и населения об угрозе возникновения или о возникновении чрезвычайных ситуаций.

Автоматизированная система централизованного оповещения обеспечивает:

• подготовку и хранение речевых и буквенно-цифровых сообщений, программ оповещения, вариантов и режимов запуска;
• формирование, передачу и прием информации оповещения (формализованных сигналов), речевых и буквенно-цифровых сообщений;
• двухсторонний обмен речевыми и буквенно-цифровыми сообщениями;
• дистанционное управление средствами оповещения населения и должностных лиц;
• управление с трех центров (пунктов) оповещения одного уровня в соответствии с установленной системой приоритетов;
• взаимное уведомление центров (пунктов) оповещения о задействовании сети оповещения;
• приоритеты сигналам оповещения по отношению к работе пользователей отбираемого канала и вышестоящим инстанциям по отношению к нижестоящим;
• документирование на магнитном диске и печатающем устройстве ПЭВМ процесса оповещения и действий оперативного дежурного;
• передачу сообщений в коде Морзе для управления слуховыми радиосетями;
• циркулярный и избирательный отбор 64-х открытых телеграфных каналов и передачу по ним буквенно-цифровой информации;
• сбор автоматических подтверждений приема сигнала - на одну ступень в каждом направлении, ручных подтверждений - на одну ступень и ограниченного количества (до 48) - через одну ступень.
• Ввод информации в систему осуществляется:
• с ПЭВМ - формализованных сигналов оповещения, заранее заготовленной или оперативно набираемой буквенно-цифровой информации, предварительно заготовленной речевой информации;
• с микрофона - оперативной речевой информации.
• Адресование информации в системе:
• циркулярное - всем абонентам системы;
• программное - по заранее заготовленным спискам (до 25 вариантов);
• избирательное - в пределах одной ступени до 128 направлений и до 20 через одну ступень.

Передача информации оповещения, данных о ЧС и подтверждений обеспечиваются в системе по 2-х и 4-х проводным каналам ТЧ, абонентским и соединительным линиям государственной и ведомственных сетей связи путем отбора каналов на время передачи.

Автоматизированная система централизованного оповещения состоит из междугородной и местной подсистем.

В состав междугородной подсистемы входят следующие комплексы технических средств (КТС):

• КТС центра оповещения (П-166 ЦО);
• КТС междугородней станции (П-166 МГ) состоящий из:
  • блока группового комплекта (П-166 ГК);
  • блоков передающих комплектов (П-166 ПК).

В состав местной подсистемы входят следующие КТС:

• КТС станции МТ (П-166 МТ) состоящий из:
  • блока оповещения универсального (П-166 БОУ);
  • блоков индивидуальных комплектов (П-166 БИК);
• Блок коммутации сообщений (П-166 БКС);
• Пульт управления командный (П-166 КПУ);
• Пульт управления автоматизированный (П-166 АПУ);
• Блок переключения РТУ (П-166 БПР);
• Приемник местного оповещения (П-166 ПМО).

Основные технические характеристики

Все КТС обеспечивают непрерывную круглосуточную работу в дежурном режиме.

В соответствии со структурой органов управления система оповещения строится в основном по радиально-узловой схеме и имеет 4 ступени. Узлами системы являются центры коммутации каналов (станции П-166 МГ) с соответствующими КТС центров оповещения (П-166 ЦО) расположенные в федеральных, региональных и областных центрах для МЧС. Оконечным звеном системы является КТС местной подсистемы в районных центрах и на объектах и пульты (П-166 КПУ).

Связь между узлами системы осуществляется по государственным и ведомственным телефонным каналам связи, которые отбираются у основного пользователя на время сеанса оповещения. Такой подход не требует дополнительных затрат по созданию специальных каналов связи, которые к тому же используются сравнительно редко.

Для доступа в цифровую транспортную сеть необходимо использовать цифровые мультиплексоры или модемы с интерфейсом Е1 (например универсальный мультиплексор ТС-30-БСС, устройство доступа ТС-151.06), укомплектованные модулями сопряжения с аналоговыми окончаниями ТЧ.

Мультиплексоры могут быть оборудованы как электрическим (по стандарту G.703), так и оптоволоконным интерфейсом для подключения к оборудованию опорной транспортной сети

Таким образом, может быть создана наложенная сеть с выделенными каналами ТЧ, которые можно использовать не только для передачи информации оповещения. Иерархическая радиально-узловая структура (топология) сети достаточно гибкая и может развиваться при необходимости с включением в нее новых каналов и узлов. Комплекс технических средств оповещения П-166 может использоваться также на потенциально опасных объектах, таких как атомные станции, химически-опасные производства, гидроузлы и т.д., для создания локальных систем оповещения, отвечающих требованиям сопряжения (организационно, технически и программно) с системами оповещения высших уровней.

Комплекс технических средств оповещения П-166 прошел государственные испытания, имеет сертификат соответствия Мининформсвязи России, принят на снабжение в МЧС России и, в соответствии с Федеральным законом от 12 февраля 1998 г. № 28-ФЗ «О гражданской обороне», рекомендован МЧС России для создания систем оповещения населения всех уровней.

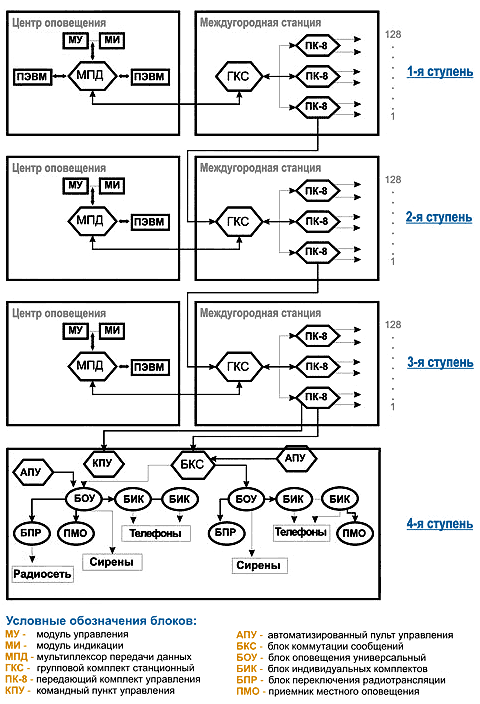

Схема организационно-технического построения системы оповещения на базе КТС П-166

В 2001-2003 годах МЧС России разработаны и направлены в территориальные органы МЧС России по субъектам Российской Федерации и на потенциально опасные объекты следующие нормативные и методические документы:

• «Методические рекомендации по реконструкции территориальных систем оповещения гражданской обороны Российской Федерации»;
• «Методические рекомендации по созданию в районах размещения потенциально опасных объектов локальных систем оповещения»;
• «Типовой технический проект по реконструкции территориальной автоматизированной системы централизованного оповещения субъекта Российской Федерации»;
• «Типовой технический проект по реконструкции автоматизированной системы централизованного оповещения города»;
• «Типовой технический проект по реконструкции автоматизированной системы централизованного оповещения сельского района»;
• «Типовые проектные решения по созданию локальных систем оповещения в районах размещения потенциально опасных объектов».
