Развитие пригородной связи: система DECT

В последние годы ведущие производители телекоммуникационного оборудования стали уделять радиотехнологии DECT больше внимания. Связано это с тем, что пока еще не все возможности, заложенные в стандарте, были реализованы. На международном уровне DECT определен в качестве одного из радиоинтерфейсов IMT-2000 для применения в нелицензируемом диапазоне частот. Деятельность международной организации DECT Forum привела к появлению новой инициативы — стандартизации радиотехнологии DECT NG (Next Generation), открывающей широкие возможности для развития стандарта.

Перспективы DECT

В стандарте DECT NG заложено увеличение скорости передачи данных для одного канала до 192 кбит/с за счет введения кратности по модуляции и интеграция услуг IP-телефонии. В частности, при объединении двух каналов и модуляции 64QAM можно достичь максимальной скорости передачи данных для одного абонента в 384 кбит/с. Тогда для одной 12-канальной базовой станции DECT максимальная скорость передачи данных составит 2,3 Мбит/с, а для 20 базовых станций одной системы — 46 Мбит/с.

Российская специфика — низкая абонентская плотность в пригородах и сельской местности, низкая стоимость оборудования DECT, а также успешная, более чем 10-летняя история стандарта DECT в России создают хорошие рыночные возможности для его дальнейшего широкого применения. Положительным фактором для развития DECT является и отсутствие необходимости частотного планирования за счет заложенного уникального способа динамического выбора и выделения каналов (DCS). В идеальных условиях возможно обеспечение связью (при условии трафика на одного абонента 0,1 Эрл) до 1 тыс. абонентов.

От коммутации — к пакетным сетям NGN

Новые технические решения компании «Гудвин-Европа» на базе платформы системы абонентского радиодоступа «Гудвин-Бородино» позволяют операторам связи и провайдерам перейти от сетей с коммутацией каналов TDM к пакетным сетям NGN. «Гудвин-Бородино» успешно эксплуатируется более 5 лет со следующими опорными станциями: EWSD Siemens, AXE-10 Ericsson, S12 Alcatel, C&C08 (09) Huawei, Si-2000 Iskratel, АЛС «АЛСиТЕК», ЭЛКОМ «Русской телефонной компании» и Протон-ССС «Спецстрой-Связь», подключенными по потокам Е1 с сигнализацией V5.2 или EDSS1. На сегодня у операторов и провайдеров в России и странах СНГ установлено около 400 систем, обслуживающих свыше 120 тыс. абонентов. Следуя за развитием технологий, система меняла свой облик и технические характеристики, однако сохранялись основные принципы, заложенные в ее основу:

  • модульность, обеспечивающая возможность плавно наращивать размер системы;
  • распределенная структура, позволяющая располагать компоненты системы в произвольных местах транспортной TDM-сети;
  • программная и аппаратная совместимость между всеми компонентами системы, независимо от года выпуска и поколения оборудования.

Система связи абонентского радиодоступа позволяет оператору электросвязи организовать подключение индивидуальных пользователей к сетям NGN и TDM через канал технологии DECT. Эффективное решение проблемы «последней мили» — короткие сроки развертывания, высокая рентабельность, управляемость, наращивание, возможность предоставления универсальных услуг связи и доступа в интернет со скоростью от 64 до 384 кбит/с  — основные преимущества САРД «Гудвин-Бородино».

Для города и села

Схема организации связи системы абонентского радио-доступа на базе платформы «Гудвин-Бородино» для городов с развитым частным сектором и для пригородов представлена на рис. 1.

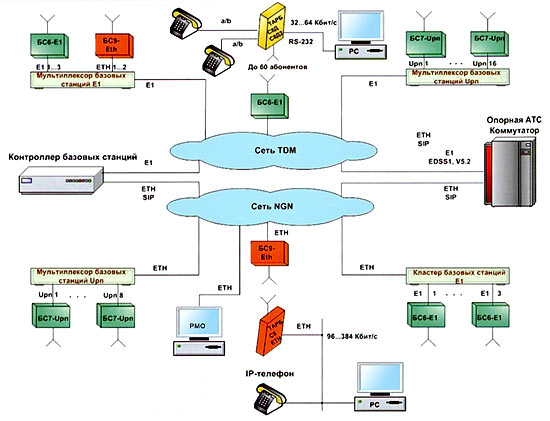

Рис. 1. Схема САРД «Гудвин-Бородино» для городов и пригородов.

Система «Гудвин Бородино» состоит из следующих элементов:

  • контроллеров базовых станций КБСЗ-4 — 32E1/IP, имеющих до 32 потоков Е1 с сигнализацией V5.2 и EDSS1 для TDM-сетей и интерфейса Ethernet с поддержкой сигнализации SIP для NGN-сетей. Программное обеспечение контроллеров базовых станций работает под управлением полноразмерной операционной системы Linux, что предоставляет возможность удаленного управления системой по интернету;
  • кластеров базовых станций модификаций Е1 КлБСЗ-ЗЕ1/IP или Upn КлБСЗ-8Uрn/IР, подключаемых к NGN-сетям и управляющих до трех 12-канальных базовых станций БС6-Е1 или до восьми 4-канальных базовых станций БC7-Upn;
  • мультиплексоров базовых станций модификаций Е1/ЕТН МБС-4Е1/2ЕТН или Upn МБС-4E1/16Upn, МБСЗ-ЗЕ1/8Upn, подключаемых к TDM-сети и управляющих максимум тремя 12-канальными базовыми станциями БС6-Е1 и двумя 12-канальными базовыми станциями БС9ЕТН или максимум шестнадцатью 4-канальными базовыми станциями БС7-Upn;
  • 12-канальных базовых станций БС6-Е1 с полосовыми фильтрами традиционной технологии DECT, обеспечивающих максимальную скорость передачи данных до 384 кбит/с;
  • 4-канальных базовых станций БС7-Upn с полосовыми фильтрами традиционной технологии DECT;
  • 12-канальных базовых станций БС9ЕТН с полосовыми фильтрами перспективной широкополосной технологии DECT NG, обеспечивающих максимальную скорость передачи данных 2,3 мбит/с;
  • терминальных абонентских радиоблоков (ТАРБ) «Гудвин Таруса-С8», «Гудвин Таруса-С8Д», обеспечивающих подключение телефонов или таксофонов с универсальной телефонной картой и компьютеров для доступа в интернет со скоростью передачи 32—64 кбит/с на расстояние до 5 км без коррекции и до 15 км с коррекцией;
  • перспективных широкополосных ТАРБ «Гудвин Таруса-С9ЕТН» со скоростью передачи данных от 64 до 384 кбит/с.

Перечислим ряд отличительных особенностей системы абонентского радиодоступа на базе платформы «Гудвин Бородино» для городов с развитым частным сектором и для пригородов:

  • увеличение скорости передачи данных до 64 кбит/с, а в дальнейшем и до 384 кбит/с;
  • одновременная передача голоса и данных для абонента;
  • передача номера вызывающего абонента (CID, Caller ID) по протоколу EDSS1 и V5.2;
  • подключение таксофонов (переполюсовка питания линии) с универсальной телефонной картой;
  • интеграция полосового фильтра в ТАРБ для обеспечения электромагнитной совместимости;
  • поддержка протоколов доступа V5.2, EDSS1 к сетям TDM и SIP к сетям NGN;
  • увеличение числа потоков Е1 до 32;
  • увеличение числа абонентов до 4 тыс.;
  • увеличение числа базовых станций в системе до 768;
  • сетевое техническое обслуживание системы с рабочего места оператора в среде Windows через интернет, высокая управляемость системы;
  • передача данных организована совместно с RADIUS-сервером аутентификации и тарификации;
  • постоянный контроль за работоспособностью оборудования и каналов связи системы;
  • быстрая интеграция оборудования в TDM и NGN сети.

DECT, IP, NGN — интеграция в действии

Основная цель нового системного решения для сельских районов — снижение эксплуатационных расходов при увеличении надежности — достигается за счет интеграции радиотехнологии DECT и IP-телефонии в САРД «Гудвин Бородино» (рис. 2). В состав оборудования интегрированы:

  • модемы передачи TDM- и NGN-информации на основе оптики или меди (G.SHDSL);
  • система питания;
  • кластер базовых станций КлБСЗ-ЗЕ1/8Upn/IР, управляющий до двух 12-канальных базовых станций БС6-Е1, до восьми 4-канальных базовых станций БC7-Upn и одного абонентского концентратора от 20 до 100 абонентских линий с протоколом V5.2;
  • 12-канальные базовые станции БС6-Е1;
  • 4-канальные базовые станции БС7-Upn;
  • абонентский концентратор от 20 до 100 абонентов с протоколом V5.2;
  • ТАРБ «Гудвин Таруса-С8», «Гудвин Таруса-С8Д»;
  • концентратор IP DSLAM до 16 ADSL-портов.

Система «Гудвин Бородино» для сельских районов ориентирована на замену АТСК50/200 с дальнейшим развитием абонентской емкости за счет радиотехнологии DECT и предоставления дополнительного сервиса по передаче данных. Управление системой и контроль за работоспособностью осуществляется из единого центра технического обслуживания. Система сможет обслуживать до 100 проводных и 140 беспроводных абонентов. С целью уменьшения нагрузки на соединительные линии и коммутатор, внутренний трафик будет замыкаться внутри кластера. Для обеспечения доступа в интернет возможно использование как проводных решений на основе оборудования ADSL IP DSLAM, так и следующих беспроводных решений:

  • 32—64 кбит/с для индивидуального доступа на основе ТАРБ «Гудвин Таруса-С8Д»;
  • 128 кбит/с для коллективного доступа на основе двух ТАРБ «Гудвин Таруса-С8Д» и конвертора интерфейсов.

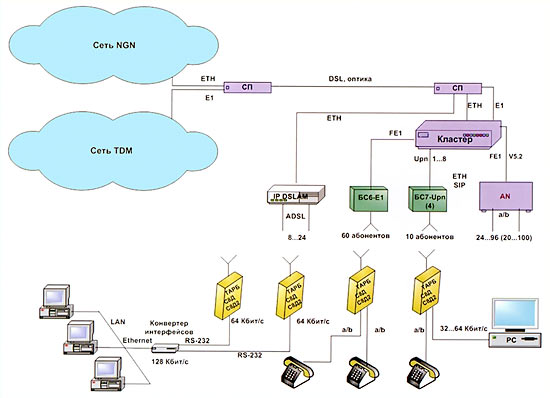

Рис. 2. Схема САРД «Гудвин-Бородино» для сельской местности
